电磁加热器中的IGBT（绝缘栅双极型晶体管）是实现高效能量转换的核心元件，其工作原理涉及高频开关控制与能量调制，它的工作过程和原理如下：

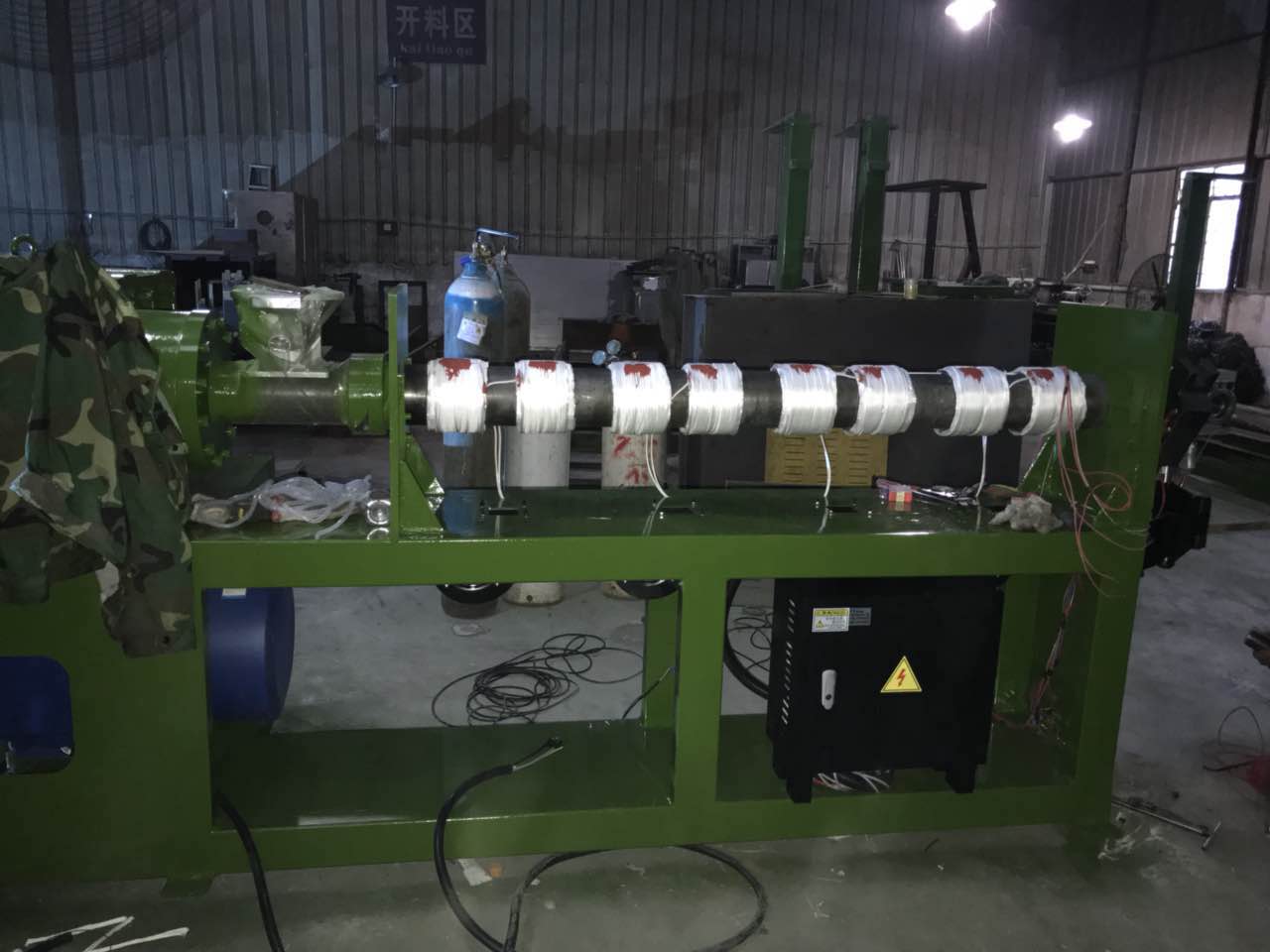

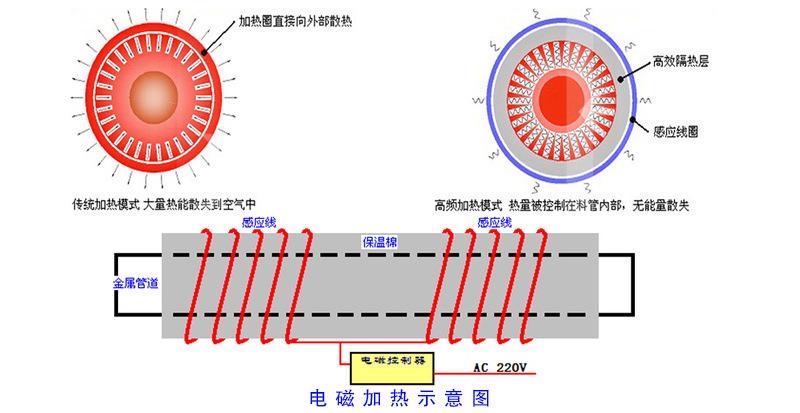

1. 电磁加热的基本原理，电磁加热基于电磁感应和涡流效应：

交变电流通过线圈产生高频交变磁场。金属工件（如锅具）内部因磁场变化感应出涡流，涡流因材料电阻产生焦耳热。加热效率由磁场频率和强度决定，高频磁场（通常20-100 kHz）能显著增强涡流效应。

2. IGBT在电磁加热中的核心作用

IGBT作为高速开关，负责将直流电（DC）转换为高频交流电（AC），具体过程如下：

步骤1：直流电源输入，电磁加热器的整流电路将市电（交流220V/50Hz）转换为直流电（约310V DC）

步骤2：IGBT高频开关控制

导通阶段：当IGBT栅极施加正向电压时，IGBT导通，电流从直流母线流经加热线圈（电感），线圈储存磁能。

关断阶段：当栅极电压移除，IGBT迅速关断。此时，线圈中的电流因电感特性不会立即消失，而是通过续流二极管或谐振电容形成回路，产生高频振荡电流（LC谐振）

步骤3：生成高频交变磁场

IGBT以每秒数万次的频率开关（如20-40 kHz），迫使线圈电流在高频下振荡，形成交变磁场。

磁场频率由IGBT开关频率和LC谐振电路参数共同决定。

步骤4：功率调节（PWM调制）

通过调节IGBT的开关占空比（导通时间与周期之比），控制线圈的平均电流，从而调节加热功率。

例如，增大占空比会延长导通时间，提高功率输出。

3、 IGBT的关键特性与优势

-高频开关能力：支持kHz级频率，满足电磁加热对高频的需求。

高电压/电流耐受：可承受数百伏电压和数十安培电流，适合大功率场景。

低导通损耗：导通时压降低（约1-3V），减少能量浪费。

快速关断：避免开关过渡过程中的能量损耗，提升效率。

4、保护机制与设计要点

过流保护：通过电流传感器监测IGBT电流，异常时关闭驱动信号。

过压保护：吸收电路（如RC缓冲电路）抑制关断时的电压尖峰。

温度监控：散热片或风扇防止IGBT过热损坏。

软开关技术：优化开关时序，降低开关损耗（如零电压开关ZVS）。

5、典型电路拓扑

电磁加热器常采用半桥或全桥逆变电路：

半桥电路：两个IGBT交替导通，成本较低，适用于中低功率。

全桥电路：四个IGBT组成，功率更大且控制更灵活，但成本较高。

IGBT在电磁加热器中通过高频开关动作，将直流电转换为高频交流电，驱动线圈产生交变磁场，进而通过涡流效应加热金属物体。其高效、可控的特性使其成为电磁加热技术的核心元件，同时需配合完善的保护设计以确保可靠运行。
